在显卡维修中，二修卡向来是“重灾区”——上家维修留下的隐患、故障的连锁反应，往往让维修难度翻倍。今天就给大家分享一则超维计算机维修中心（HyperRepair）的实操案例，一台七彩虹战斧1660S 6G二修卡，故障离谱到让人不禁想问“这卡是犯了啥天条”，最终我们通过逐步排查、逐一攻坚，成功让它“起死回生”。

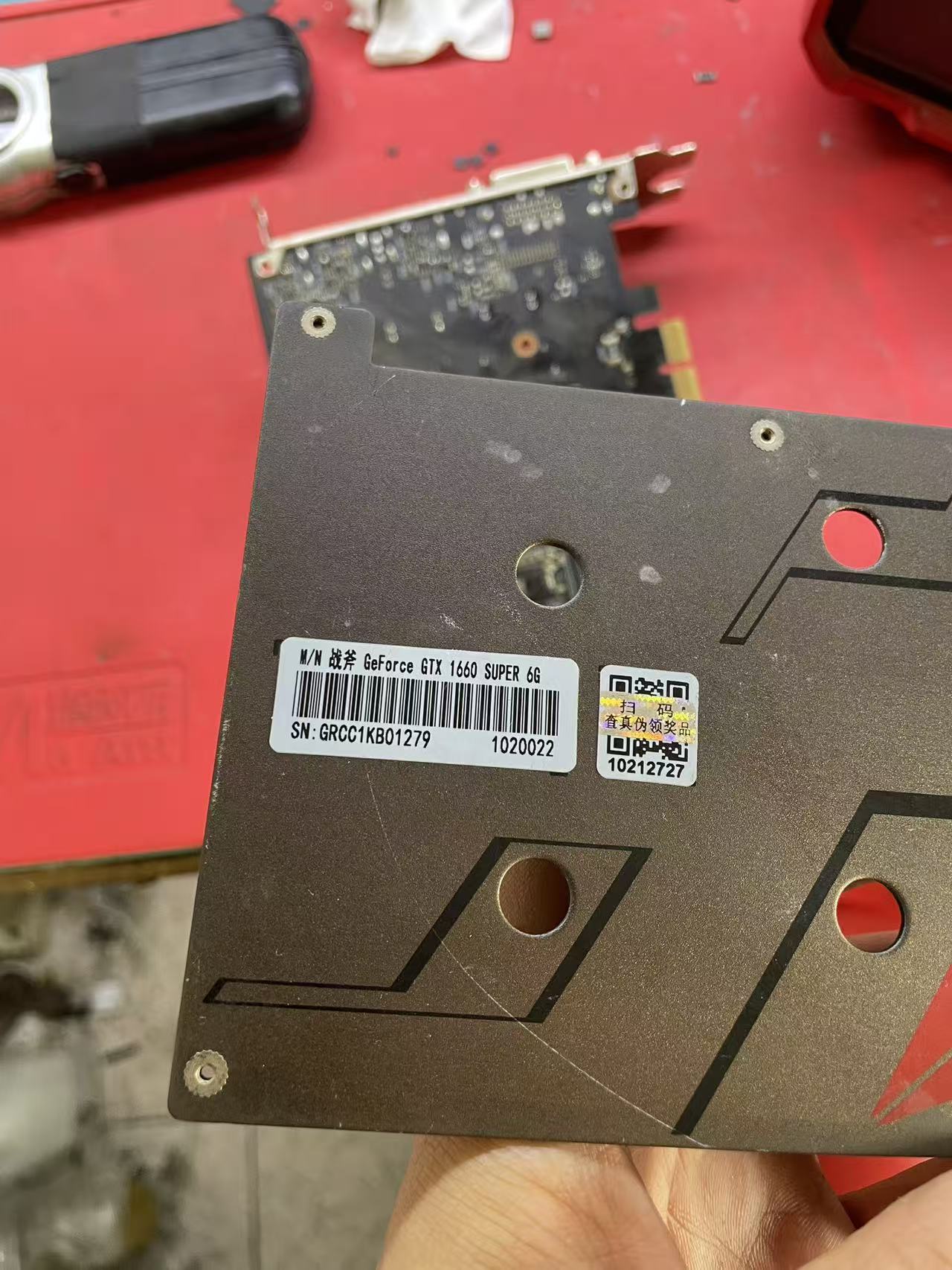

先交代下这台显卡的基本情况：客户送来时，明确说明是二修卡，之前经过其他维修点维修后，故障依旧，甚至无法正常通电。我们接到卡后，第一时间按照标准流程开展故障检测，避免盲目操作造成二次损坏。
第一步：初测定位，异常短路信号凸显

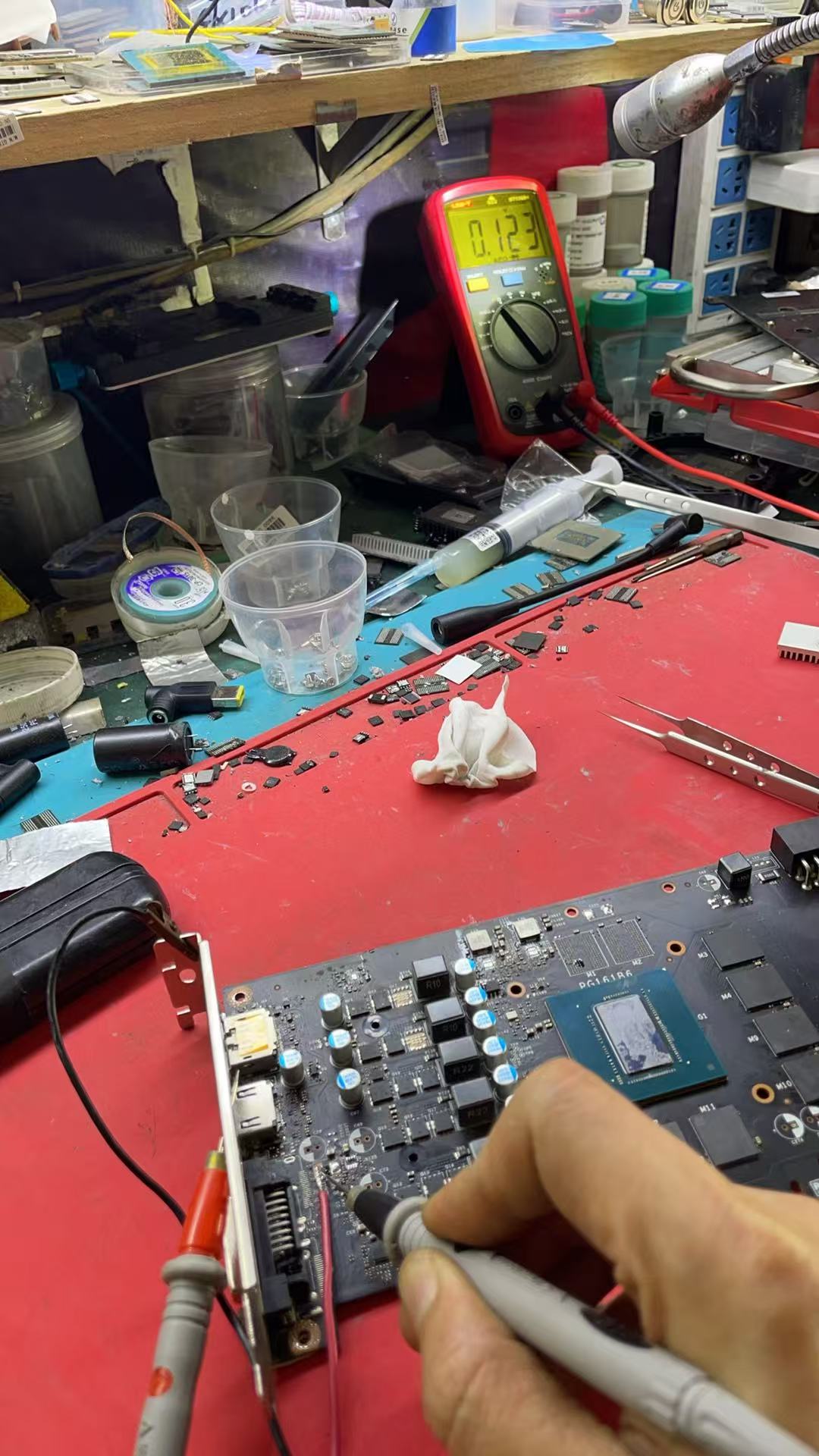

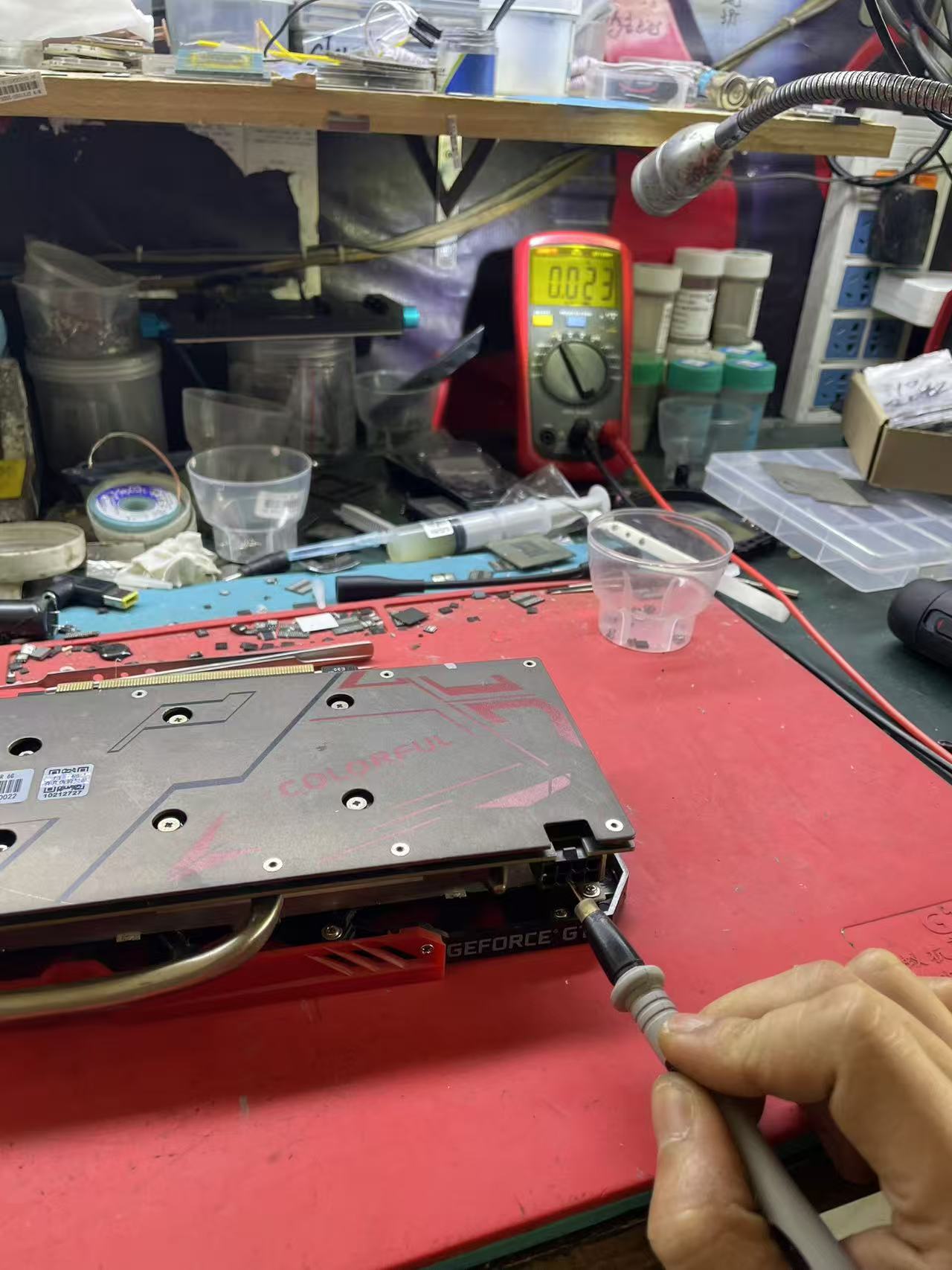

维修的核心是“先定位，后维修”，我们首先对显卡进行外接供电测试，重点检测关键电压的对地阻值——这是判断短路故障的核心步骤。实测发现，外接12V供电对地阻值仅20多欧姆，远低于正常范围（正常情况下12V对地阻值应在数百欧姆以上），明确存在严重短路问题。
本着“由浅入深、循序渐进”的原则，我们先尝试对12V供电进行烧机测试（烧机测试是维修短路故障的常用手段，通过施加安全电压，让短路点因电流过大而发热，从而定位故障位置）。但奇怪的是，无论怎么调整烧机参数，显卡上始终没有任何元件出现发烫迹象，无法定位12V短路的具体位置。

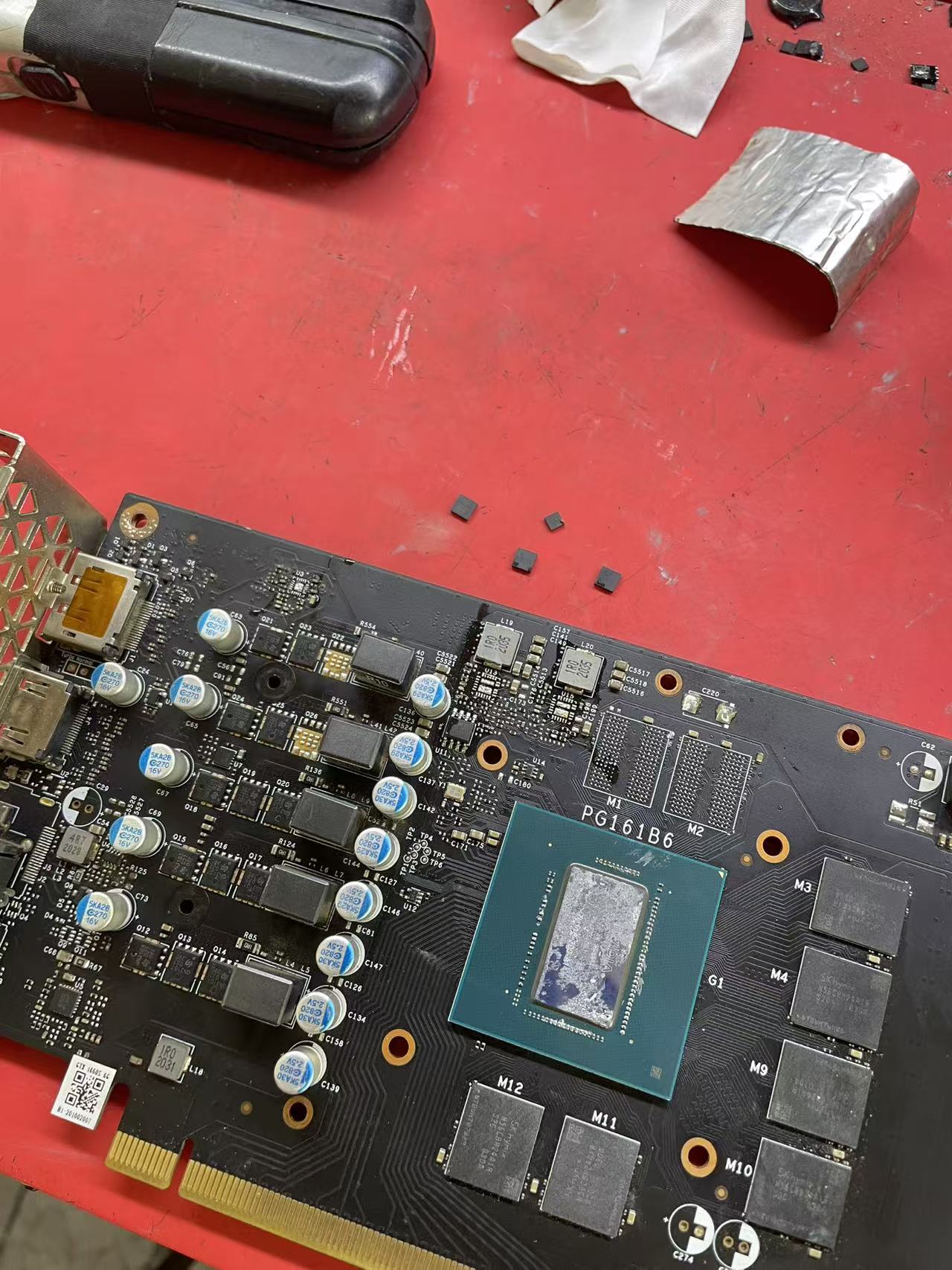

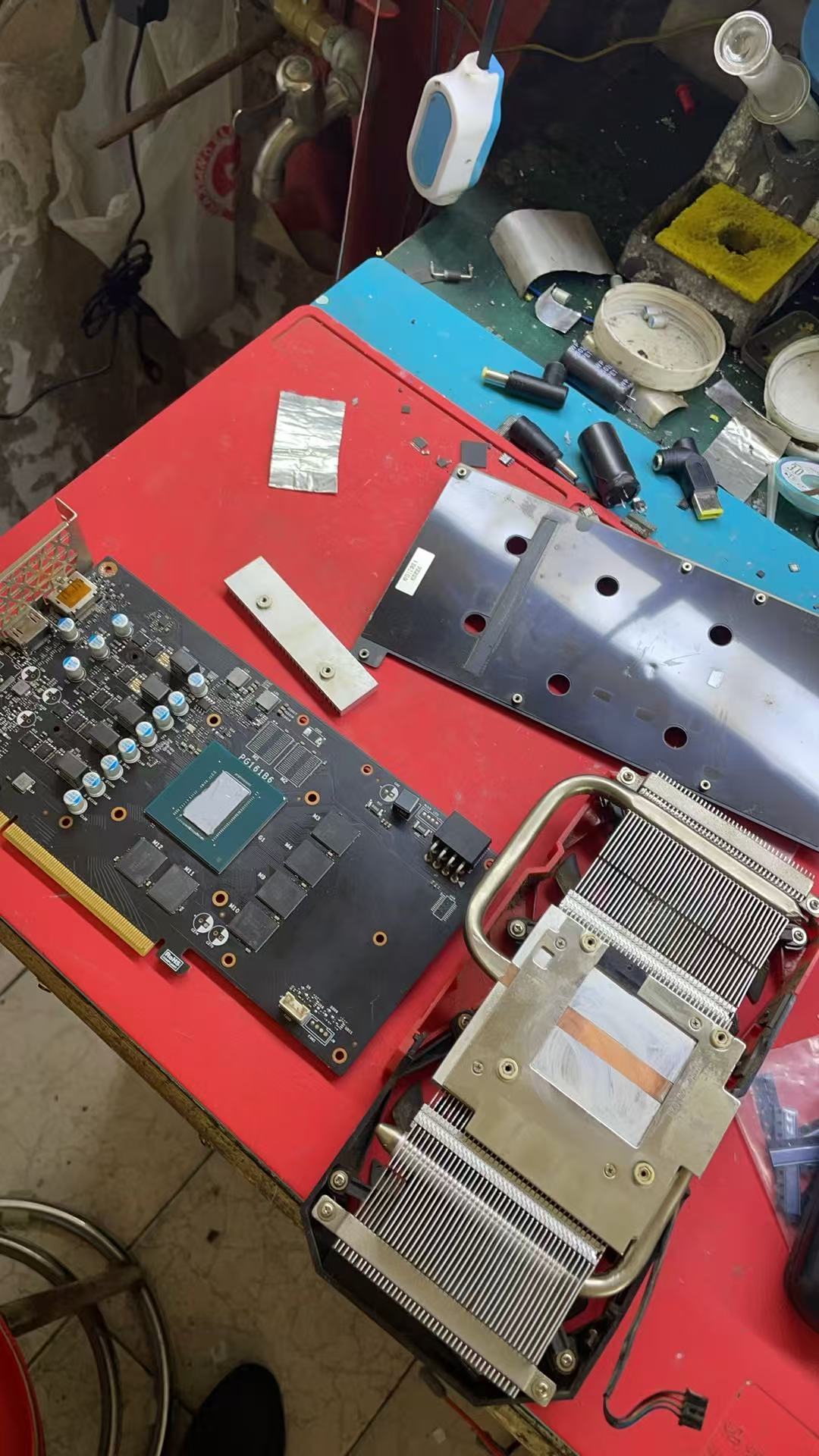

既然12V烧机无反应，我们便拆开显卡外壳，对内部供电电路进行逐一排查，重点检测次级供电。这一拆，又发现了更棘手的问题：5V供电对地阻值为0，属于完全短路状态——这就解释了12V短路的异常现象，大概率是5V电路的短路故障，连带影响了12V供电回路。
第二步：拆解排查，揪出故障“始作俑者”
结合初步检测结果，我们判断5V供电芯片大概率存在故障（作为5V供电回路的核心元件，芯片损坏极易引发对地短路）。随后，我们使用热风枪小心翼翼拆下5V供电芯片，拆完后再次测量12V对地阻值，惊喜地发现12V阻值恢复正常——这说明12V的短路问题，确实是由5V供电芯片损坏连带导致的。

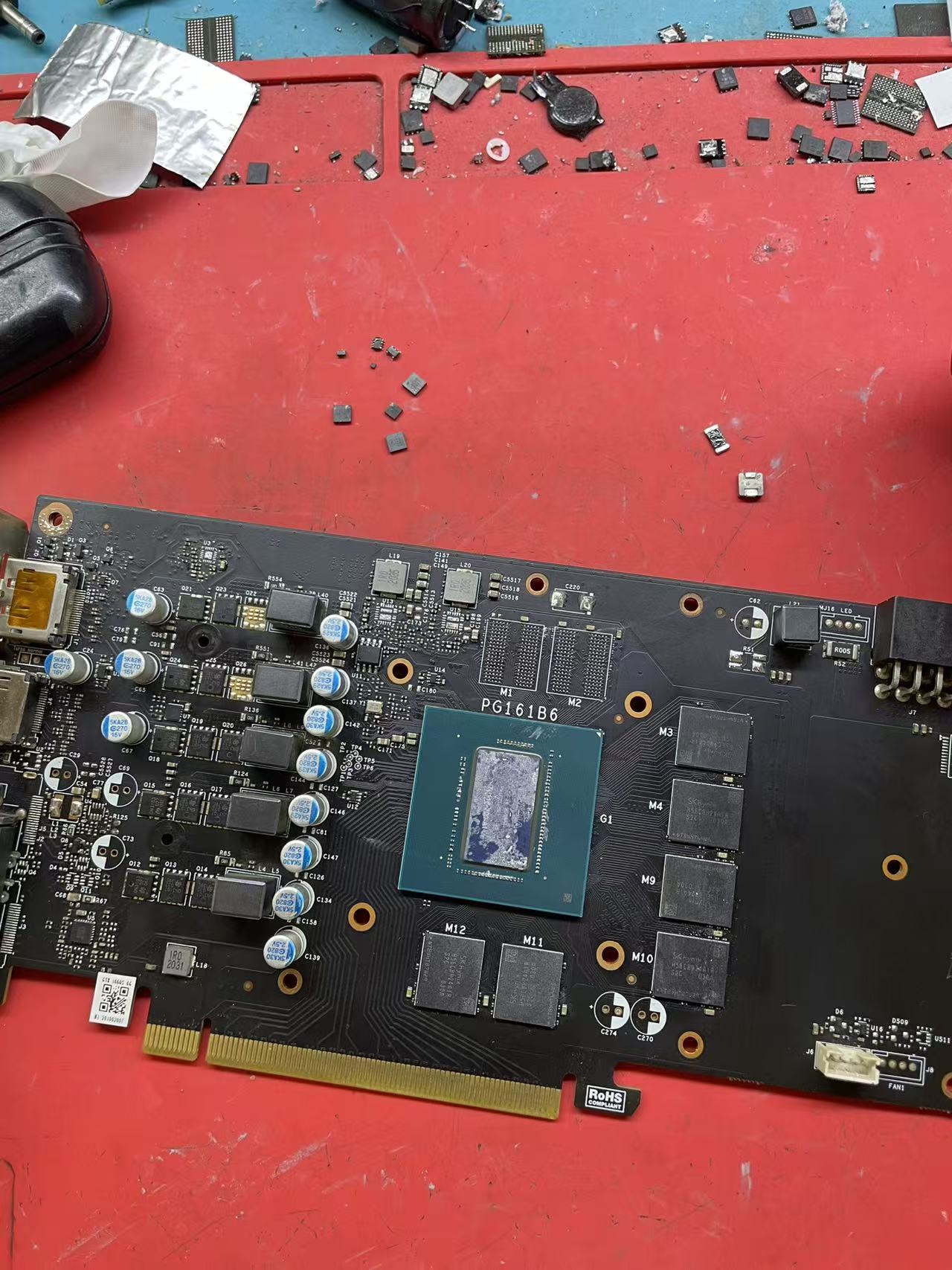

本以为找到核心故障点，维修就能顺利推进，没想到新的问题又出现了：拆掉5V芯片后，5V后级电路对地依旧是短路状态。这意味着，故障不止一处，5V后级还有其他元件损坏，形成了“连锁短路”。

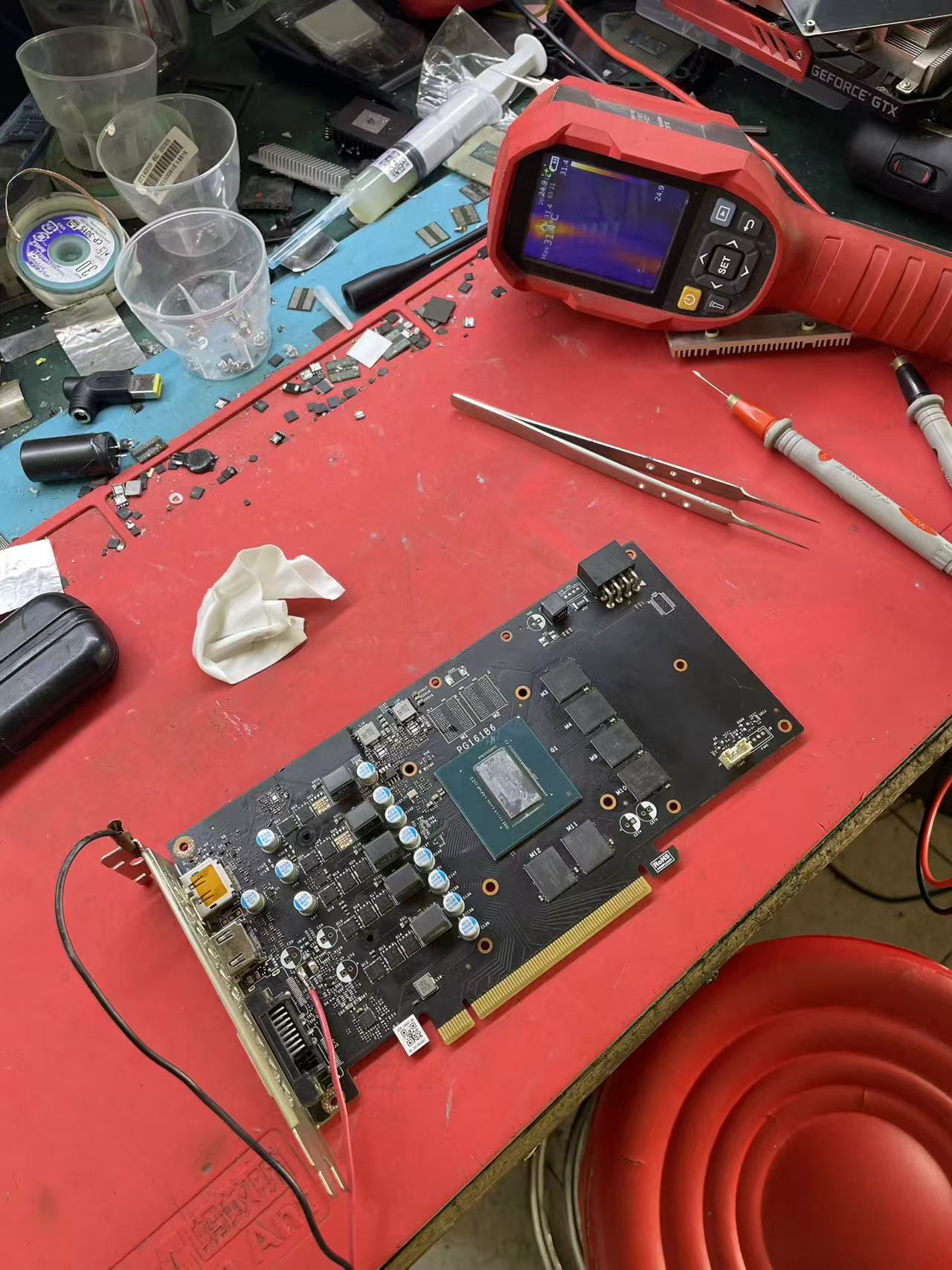

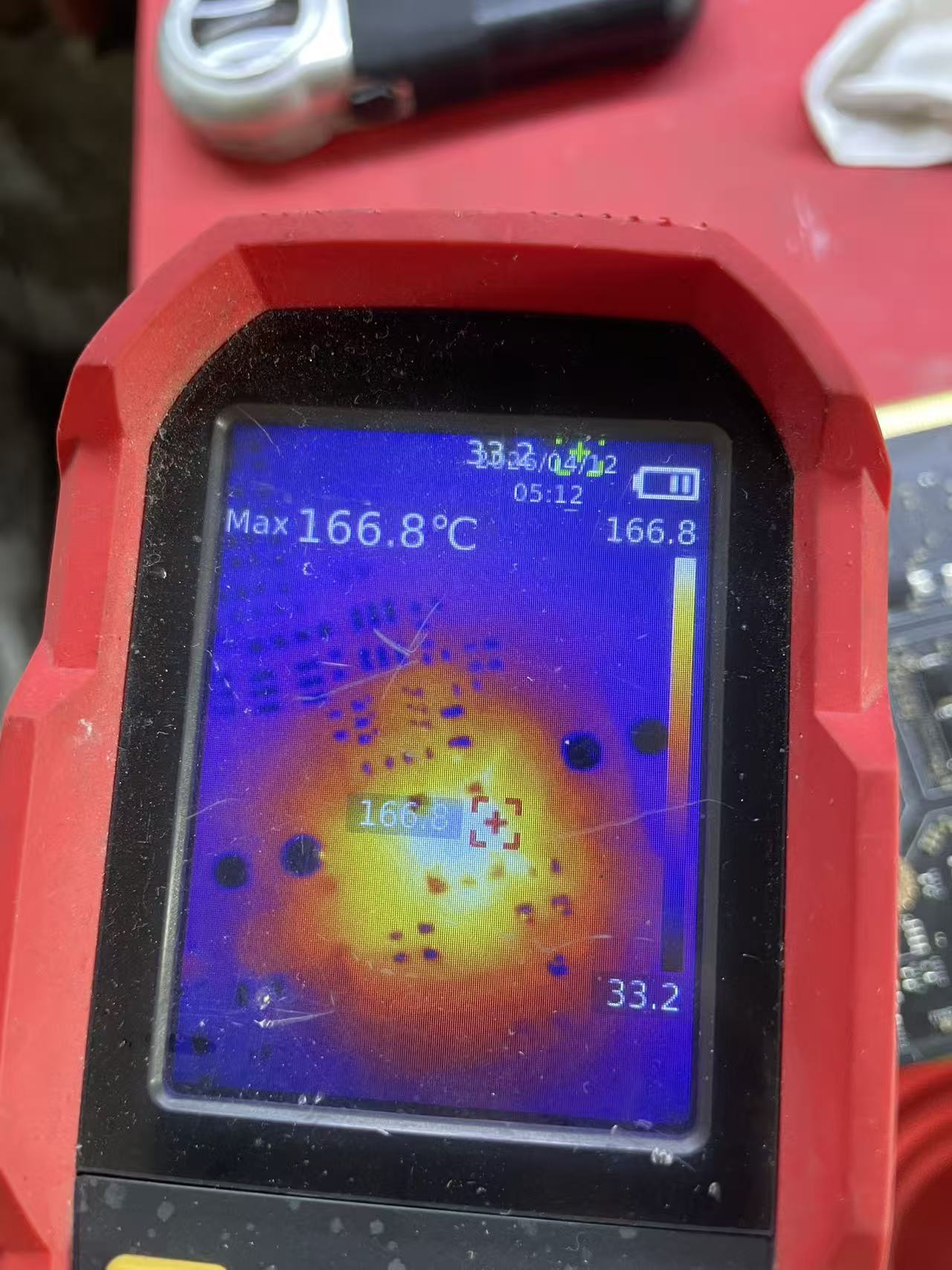

由于常规烧机无法定位隐蔽短路点，我们启用红外热成像仪进行检测（红外热成像仪能精准捕捉微小的温度变化，即使是轻微发热的损坏元件，也能清晰识别）。经过仔细扫描，结果让人震惊：这张卡的损坏范围远超预期，堪称“全员阵亡”——与门芯片短路、3V SEQ芯片短路，就连显存供电的1666Q芯片也出现了短路故障。
结合电子电路原理分析，这种多元件连锁短路，大概率是上家维修时，未准确定位故障，盲目通电测试，导致短路电流蔓延，进而烧毁了多个关联元件。正如我们所知，PCB板上的短路会产生超出芯片承受能力的异常电流，瞬间的大电流会引发焦耳热，烧毁芯片内部的金属化层和PN结，最终导致多个元件接连失效，形成“多米诺骨牌效应”。
第三步：逐一修复，攻克连锁故障
面对这种大面积损坏的情况，我们没有急于求成，而是制定了“逐一更换、分步测试”的维修方案，避免因遗漏故障点导致维修失败。
1. 更换核心损坏元件：依次更换短路的5V供电芯片、与门芯片、3V SEQ芯片以及显存供电1666Q芯片，更换过程中严格控制热风枪温度和风速，避免吹伤周边元器件和PCB板（尤其注意贴片元件的焊接精度，防止出现锡珠残留导致二次短路）；
2. 通电测试电压：更换完所有损坏元件后，再次接通外接供电，逐一测量12V、5V、3V以及显存供电电压，确认所有电压均恢复正常，对地阻值符合标准，短路故障彻底排除；

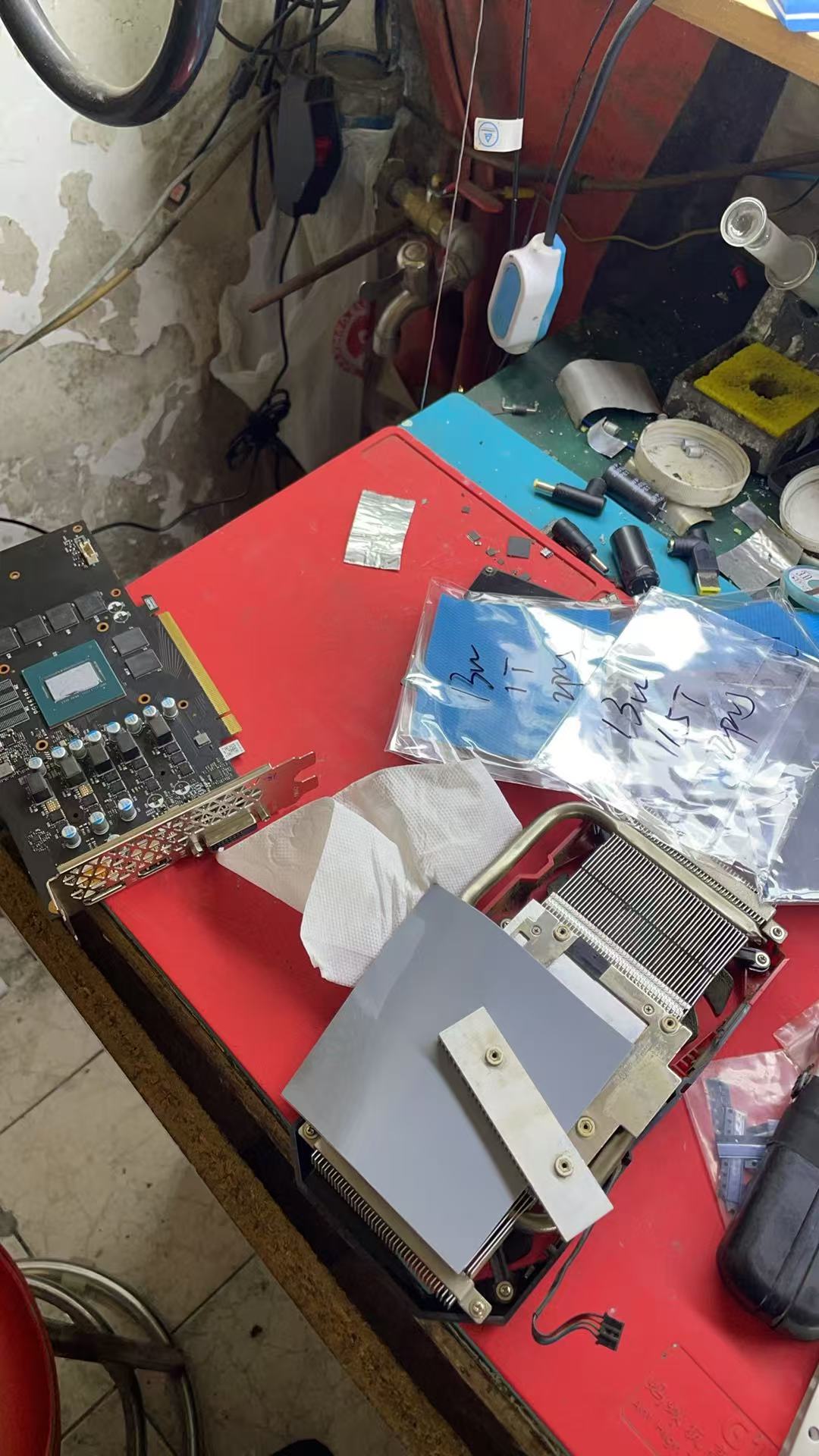

3. 排查隐性隐患：维修过程中，我们发现一个细节——这张卡的导热垫被全部拆掉，没有重新安装。要知道，导热垫是显卡散热系统的重要组成部分，负责将显存、VRM等元件的热量传导至散热片，缺失导热垫会导致元件长期处于高温状态，不仅会加速元件老化，还可能再次引发短路、烧毁等故障，这大概率也是这张卡出现严重故障的诱因之一（尤其显卡供电区域元件密集，散热不足极易导致高温损坏）。

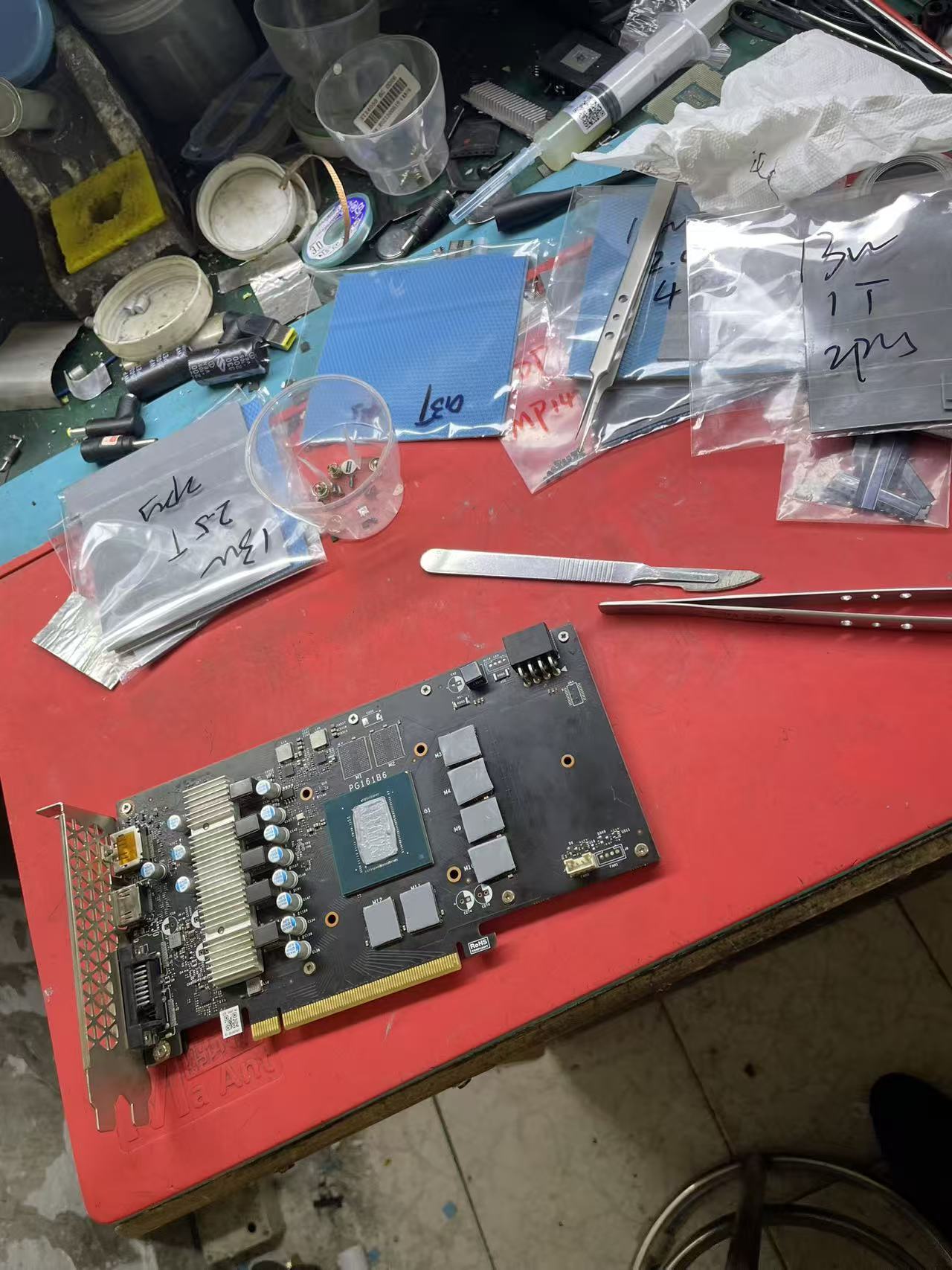

为此，我们根据七彩虹战斧1660S 6G的原厂规格，更换了全新的适配导热垫，确保每个发热元件都能得到有效散热，从根源上避免故障复发。
第四步：上机验证，完美点亮恢复正常
完成所有维修和隐患排查后，我们将显卡上机测试：接通电源、启动电脑，显卡顺利点亮，无花屏、无黑屏现象；随后运行GPU-Z检测参数，核心频率、显存频率、供电电压均正常；进一步进行稳定性测试，长时间运行测试软件，显卡温度稳定，无卡顿、无掉帧，各项性能均恢复至正常水平——这台“历经磨难”的二修卡，终于被成功修复。
维修总结与感悟
这台七彩虹战斧1660S 6G的维修过程，可谓一波三折。从最初的12V短路，到发现5V完全短路，再到通过红外热成像仪找到多个连锁损坏的元件，每一步都需要耐心和严谨，稍有疏忽就可能遗漏故障点。
同时，这起案例也给我们和各位用户提了个醒：
1. 二修卡维修需谨慎：上家维修留下的隐患（如未装导热垫、未彻底排查故障），往往会让故障进一步恶化，维修时一定要先全面检测，再逐步排查；
2. 短路故障切勿盲目通电：短路故障发生后，应先定位故障点，再进行维修，盲目通电会导致短路电流蔓延，烧毁更多元件；
3. 散热系统不可忽视：导热垫、散热硅脂等散热部件，看似不起眼，却直接关系到显卡的稳定性和使用寿命，缺失或老化后一定要及时更换，避免因散热不良引发硬件损坏。
